В данной статье мы подробно рассмотрим процесс замены экрана на смартфоне Samsung Galaxy J5 (2017), модели J530. Если ваш дисплей треснул, имеет повреждения или не работает должным образом, не спешите обращаться в сервисный центр — с нашей пошаговой инструкцией вы сможете выполнить ремонт самостоятельно. Мы предоставим все необходимые рекомендации по разборке устройства, снятию шлейфов и сборке, что поможет вам сэкономить время и деньги, а также получить полезный опыт в ремонте мобильной техники.
Диагностика и выбор комплектующих для замены
Перед ремонтом необходимо провести детальную диагностику устройства. Пользователи часто путают повреждение защитного стекла с неисправностью матрицы. Однако в случае с J530 модуль заменяется целиком, что упрощает диагностику. Если на экране нет изображения, появились полосы, пятна или сенсорный экран не реагирует на прикосновения, замена модуля неизбежна. Важно убедиться, что проблема не связана с программным сбоем или разряженной батареей, прежде чем заказывать новые запчасти.
На рынке можно встретить разнообразные варианты новых деталей. Существуют оригинальные модули OEM, которые полностью соответствуют заводским стандартам качества, цветопередачи и чувствительности. Также доступны более доступные копии, которые могут отличаться менее яркими цветами или более толстым защитным стеклом. Для модели Samsung J530 рекомендуется искать модули с матрицей типа Super AMOLED, так как эта технология обеспечивает глубокий черный цвет и экономию энергии.
Крайне важно проверить комплектность заказа сразу после его получения. В упаковке должен находиться дисплейный модуль, а также, в зависимости от продавца, набор инструментов или клейкая лента. Убедитесь, что на шлейфе нет заломов, а стекло не имеет трещин, которые могли возникнуть во время транспортировки. Модули для J530 часто поставляются с уже наклеенным двухсторонним скотчем по периметру, что избавляет от необходимости приобретать дополнительный клей B-7000.
Необходимые инструменты и подготовка рабочего места
Качественный ремонт невозможен без правильно организованного рабочего пространства и специализированного инструмента. Вам понадобится чистая и хорошо освещенная поверхность, желательно с светлым ковриком, чтобы мелкие винтики не потерялись. Важно, чтобы в рабочей зоне не было пыли, так как ворсинки могут попасть под новый экран и стать заметными при включенной подсветке. Подготовьте все необходимые инструменты заранее, чтобы избежать прерываний в процессе работы.
Для разборки Samsung Galaxy J530 вам потребуется следующий набор инструментов:
- 🔧 Набор отверток (крестовые
PH00иPH000) для откручивания винтов корпуса. - 🏦 Пластиковая лопатка или медиатор для аккуратного вскрытия корпуса без повреждений.
- 🌬️ Фен или термопрогреватель для размягчения клея под задней крышкой.
- 🧲 Магнитный коврик или контейнер с ячейками для сортировки винтов.
- 🧤 Антистатические перчатки для защиты электроники от статического электричества.
Особое внимание стоит уделить нагревательным устройствам. Использование обычного фена возможно, но профессиональный термофен или нагревательная площадка обеспечивают более точный результат. Температура нагрева не должна превышать 80-90 градусов Цельсия, чтобы избежать повреждения пластиковых элементов корпуса или аккумулятора. Перед началом работы обязательно выключите смартфон и извлеките SIM-карту и карту памяти.
| Шаг | Описание | Необходимые инструменты |
|---|---|---|
| 1 | Выключите телефон и снимите заднюю крышку. | Плоская отвертка или пластиковая карта |
| 2 | Отсоедините аккумулятор и открутите винты, крепящие экран. | Отвертка Phillips |
| 3 | Аккуратно подденьте экран и отсоедините шлейф. | Пластиковый инструмент для вскрытия |
| 4 | Установите новый экран, подключите шлейф и закрепите винты. | Отвертка Phillips |
| 5 | Установите аккумулятор и заднюю крышку на место. | - |
| 6 | Включите телефон и проверьте работу нового экрана. | - |
Интересные факты
Вот несколько интересных фактов о замене экрана на Samsung J530 своими руками:
Специальные инструменты: Для замены экрана на Samsung J530 вам понадобятся специальные инструменты, такие как пластиковые лопатки, отвертки с магнитным наконечником и пинцет. Использование правильных инструментов поможет избежать повреждений корпуса и внутренних компонентов устройства.
Тонкая пленка: Экран Samsung J530 состоит из нескольких слоев, включая защитное стекло и сенсорный экран. При замене важно аккуратно отделить эти слои, чтобы не повредить LCD-дисплей. Многие мастера используют специальные нагревательные подушки или фены для размягчения клея, что облегчает процесс.
Гарантия и риски: Замена экрана своими руками может аннулировать гарантию на устройство, если оно все еще находится на гарантии. Кроме того, существует риск повреждения других компонентов телефона, если не соблюдать осторожность. Поэтому важно тщательно изучить процесс и, при необходимости, обратиться к профессионалам.
Процесс разборки корпуса Samsung J530
Начало разборки — самый критический этап, требующий внимательности и терпения. Задняя крышка Galaxy J5 2017 года надежно приклеена по краям, поэтому ее необходимо предварительно прогреть. Уложите устройство на ровную поверхность экраном вниз и равномерно прогревайте края задней крышки феном в течение 2-3 минут. Не задерживайте фен в одной точке слишком долго, чтобы избежать перегрева аккумулятора.
После прогрева аккуратно вставьте тонкую присоску или пластиковую лопатку в щель между задней крышкой и рамкой, обычно находящуюся рядом с разъемом для зарядки или кнопкой Home. Осторожно проводите лопаткой вдоль периметра, разрезая клеевой слой. Избегайте использования металлических инструментов, так как они могут повредить внутренние шлейфы или разбить стекло с обратной стороны. Когда крышка немного отойдет, аккуратно снимите ее и отложите в безопасное место.
⚠️ Важно: Будьте особенно осторожны при отклеивании задней крышки в нижней части устройства. В этом месте проходит широкий шлейф основного модуля, который легко повредить при неосторожном использовании инструмента. Не вводите лопатку слишком глубоко внутрь корпуса!
После снятия задней крышки перед вами откроется внутреннее устройство смартфона. В первую очередь необходимо отключить аккумулятор, чтобы обесточить плату и предотвратить короткое замыкание. Найдите разъем батареи, который обычно расположен в нижней части платы, и аккуратно отсоедините его, поддев коннектор пластиковой лопаткой. Только после этого можно начинать выкручивание винтов, фиксирующих среднюю рамку.

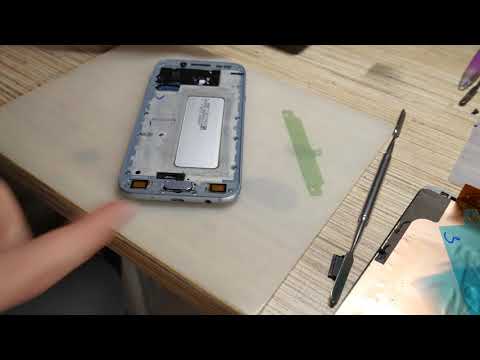

Демонтаж старого дисплейного модуля
После отключения аккумулятора снимите среднюю пластиковую рамку, которая удерживает все элементы устройства. В модели J530 она закреплена множеством винтов по периметру. Выкрутите все видимые винты, обращая внимание на их длину, так как они могут различаться. Некоторые из них могут быть скрыты под наклейками или резиновыми заглушками, поэтому внимательно осмотрите плату.
Когда рамка будет освобождена, аккуратно отделите ее от корпуса. Под ней находятся шлейфы, соединяющие дисплей и сенсорный экран с материнской платой. Эти соединения защищены металлическими прижимными пластинами, также закрепленными винтами. Используя тонкую отвертку, открутите эти пластины, чтобы получить доступ к разъемам. Осторожно отсоедините шлейф дисплея, потянув за язычок параллельно плоскости разъема.
Теперь, когда все соединения разорваны, можно извлечь старый модуль. В некоторых случаях он может быть дополнительно приклеен к рамке. Если вы заменяете модуль вместе с рамкой, процесс значительно упрощается: просто перенесите материнскую плату, аккумулятор и нижнюю плату с шлейфом зарядки на новую рамку с экраном. Если же рамка одна, аккуратно отделите плату от старого экрана, отклеивая двухсторонний скотч.
Установка нового экрана и сборка устройства
Перед установкой нового модуля рекомендуется сравнить его со старым. Положите их рядом и убедитесь, что отверстия для динамика, датчиков и камеры совпадают. Если вы работаете с модулем без рамки, тщательно очистите поверхность старой рамки от остатков клея и старого двухстороннего скотча. Если производитель не нанес новый слой клеящей ленты, сделайте это самостоятельно по периметру.
Установите новый дисплейный модуль на место, убедившись, что он плотно прилегает к корпусу устройства. Подключите шлейф дисплея к материнской плате, действуя осторожно. Шлейф должен быть вставлен в разъем до характерного щелчка. Закройте коннектор металлической пластиной и закрепите его винтами. Не затягивайте их слишком сильно, чтобы не повредить резьбу в пластиковом корпусе.
После установки модуля и подключения шлейфа, но до окончательной сборки, проведите первичную проверку. Подключите аккумулятор и нажмите кнопку включения. Если экран загорелся, изображение появилось, и тачскрин функционирует, значит, вы все сделали правильно. Если экран остается черным, проверьте, насколько плотно сидит шлейф.
Убедившись в работоспособности, переходите к финальной сборке. Аккуратно разместите все компоненты, чтобы шлейфы не были перекручены или зажаты. Закрутите все винты средней рамки. Затем нанесите тонкий слой клея или используйте заводскую клейкую ленту для фиксации задней крышки. Прижмите крышку по периметру и дайте клею застыть в течение 15-20 минут. При необходимости можно использовать резиновые кольца для дополнительной фиксации.
Таблица совместимости и характеристики модулей
При выборе запчасти важно учитывать не только название модели, но и конкретный артикул или код версии. Ниже представлена таблица, которая поможет вам правильно определить нужный модуль для вашего устройства.
| Параметр | Оригинальный модуль | Копия (Люкс) | Копия (Эконом) |
|---|---|---|---|
| Тип матрицы | Super AMOLED | IPS / TFT | TFT |
| Разрешение | 1280x720 | 1280x720 | 1280x720 |
| Толщина рамки | Стандартная | Немного толще | Заметно толще |
| Яркость | Высокая | Средняя | Низкая |
Как видно из таблицы, ключевое различие заключается в технологии производства матрицы. Оригинальные экраны Samsung используют технологию AMOLED, обеспечивающую превосходную контрастность. Бюджетные аналоги часто имеют менее яркие цвета и ограниченный угол обзора. Тем не менее, для бюджетной модели J530 качественная копия может стать хорошей альтернативой, если оригинал недоступен.
Типичные ошибки и советы по безопасности
Во время ремонта новички часто совершают ошибки, которые могут привести к повторным поломкам. Одной из наиболее распространенных проблем является повреждение шлейфа из-за неосторожной разборки устройства. Также нередко забывают отключить аккумулятор перед отсоединением других шлейфов, что может спровоцировать короткое замыкание и вывести из строя контроллер питания на плате.
⚠️ Важно: Никогда не пытайтесь включить телефон, если шлейф дисплея подключен неполностью или пережат. Это может привести к появлению белых пятен на экране или полной потере подсветки.
Еще одной частой ошибкой является использование неподходящего клея. Суперклей (цианакрилат) не подходит для ремонта мобильных устройств, так как его пары могут оседать на линзах камер и датчиках, вызывая их помутнение. Рекомендуется использовать только специализированные клеи для электроники, такие как B-7000, или готовые клейкие ленты.
Часто задаваемые вопросы (FAQ)
Можно ли заменить только стекло, если матрица в порядке?
Теоретически это возможно, но для этого потребуется специализированное оборудование (сепаратор, ламинатор) и определенные навыки. В домашних условиях замена только стекла на J530 практически невозможна без риска повредить матрицу, поэтому обычно меняют весь экранный модуль целиком.
Почему экран не реагирует на касания после замены?
Скорее всего, шлейф сенсора не полностью подключен или был поврежден во время установки. Также возможна проблема с новым модулем (брак). Попробуйте переподключить шлейф, предварительно отключив аккумулятор.
Нужно ли переносить динамик и датчики на новый экран?
Если вы приобрели модуль без рамки, то да, все мелкие элементы (сетка динамика, датчик приближения) необходимо аккуратно перенести со старого модуля. Если модуль с рамкой, то обычно в нем уже есть необходимые отверстия, но сами компоненты все равно нужно будет переставить.
Сколько времени сохнет клей после сборки?
Клей B-7000 начинает схватываться через 3-5 минут, но для достижения полной прочности ему потребуется около 24 часов. Рекомендуется не подвергать устройство нагрузкам в течение первых суток после ремонта.
Влияет ли замена экрана на защиту от влаги?
Да, после вскрытия корпуса заводская защита от влаги модели J530 нарушается. Даже при качественной поклейке не стоит рассчитывать на защиту от воды.
Проверка работоспособности нового экрана
Перед тем как установить новый экран на Samsung J530, важно убедиться, что он полностью работоспособен. Это поможет избежать дополнительных затрат и времени на повторную замену, если экран окажется бракованным. Следуйте этим шагам для проверки нового дисплея:
- Визуальный осмотр: Начните с тщательного осмотра нового экрана. Проверьте его на наличие видимых повреждений, таких как трещины, царапины или вмятины. Убедитесь, что все соединительные разъемы целы и не имеют повреждений.
- Подключение экрана: Для проверки работоспособности экрана не обязательно полностью собирать телефон. Вы можете временно подключить новый экран к материнской плате устройства. Для этого аккуратно отсоедините старый экран и подключите новый, следуя инструкциям по разборке устройства.
- Включение устройства: После подключения нового экрана включите телефон. Если экран работает, вы увидите логотип Samsung и интерфейс операционной системы. Обратите внимание на яркость и цветопередачу дисплея.
- Тестирование сенсорного экрана: Проверьте, работает ли сенсорная часть нового экрана. Пройдите по меню, откройте несколько приложений и проверьте, реагирует ли экран на касания. Убедитесь, что нет "мертвых зон", где сенсор не реагирует на прикосновения.
- Проверка на наличие битых пикселей: Для этого можно использовать специальные приложения или изображения с однотонным фоном. Проверьте экран на наличие битых или застрявших пикселей, которые могут негативно сказаться на качестве изображения.
- Тестирование яркости и контрастности: Убедитесь, что экран отображает цвета правильно. Проверьте, как экран ведет себя при изменении яркости. Если у вас есть возможность, сравните новый экран с оригинальным, чтобы убедиться в его качестве.
- Отключение и повторное подключение: Если экран не работает должным образом, отключите его и снова подключите, убедившись, что все разъемы надежно зафиксированы. Иногда проблема может заключаться в плохом контакте.
После завершения всех проверок и если новый экран работает корректно, вы можете продолжить процесс сборки устройства. Если же экран не прошел проверку, рекомендуется обратиться к продавцу для обмена или возврата.
Калибровка и настройка дисплея после замены
После успешной замены экрана на Samsung J530 важно провести калибровку и настройку дисплея, чтобы обеспечить его правильную работу и максимальное качество изображения. Следующие шаги помогут вам выполнить эту задачу.
1. Проверка работоспособности сенсора
Первым делом убедитесь, что сенсорный экран функционирует корректно. Для этого откройте любое приложение, которое требует взаимодействия с экраном, например, «Калькулятор» или «Заметки». Проверьте, реагирует ли экран на касания по всему его периметру. Если есть проблемы с откликом, возможно, необходимо повторно подключить шлейф сенсора.
2. Настройка яркости и контрастности
После замены экрана может потребоваться настройка яркости и контрастности. Перейдите в «Настройки» > «Дисплей» > «Яркость». Установите уровень яркости, который вам удобен. Также проверьте функцию автоматической регулировки яркости, если она доступна. Это поможет адаптировать яркость экрана в зависимости от условий освещения.
3. Калибровка цвета
Для достижения наилучших цветовых характеристик экрана можно выполнить калибровку цвета. В некоторых моделях Samsung есть встроенные инструменты для этого. Перейдите в «Настройки» > «Дисплей» > «Экран» > «Режим экрана». Выберите режим, который вам больше нравится (например, «Стандартный», «Яркий» или «Насыщенный»). Если доступна опция «Настройка цвета», используйте её для изменения оттенков красного, зеленого и синего.
4. Проверка разрешения и плотности пикселей
Убедитесь, что разрешение экрана соответствует оригинальному. Для этого перейдите в «Настройки» > «Дисплей» > «Размер шрифта и экран». Убедитесь, что размер шрифта и элементы интерфейса отображаются корректно. Если вы заметили искажения, возможно, потребуется проверить, правильно ли установлен экран.
5. Тестирование на наличие битых пикселей
После замены экрана рекомендуется провести тест на наличие битых пикселей. Для этого можно использовать специальные приложения, доступные в Google Play. Они помогут вам выявить проблемные участки экрана, которые могут не отображать цвета или оставаться черными.
6. Обновление программного обеспечения
Не забудьте проверить наличие обновлений программного обеспечения. Иногда обновления могут содержать исправления, которые улучшают работу дисплея. Перейдите в «Настройки» > «Обновление ПО» и проверьте, есть ли доступные обновления. Если они есть, загрузите и установите их.
7. Завершение настройки
После выполнения всех вышеперечисленных шагов, протестируйте устройство в различных условиях использования. Проверьте, как экран реагирует на яркий свет, а также в темноте. Убедитесь, что все функции, такие как автояркость и ночной режим, работают корректно.
Следуя этим рекомендациям, вы сможете настроить новый экран на Samsung J530 для комфортного использования и наслаждаться качественным изображением.
Утилизация старых комплектующих и экрана
После успешной замены экрана на Samsung J530, важно правильно утилизировать старые комплектующие, чтобы минимизировать негативное воздействие на окружающую среду. Утилизация электроники требует особого внимания, так как многие компоненты могут содержать вредные вещества.
Первым шагом в утилизации старого экрана является его безопасное извлечение. Убедитесь, что вы аккуратно отделили экран от корпуса устройства, чтобы избежать повреждения других компонентов. Если экран разбит, используйте защитные перчатки, чтобы избежать порезов от острых осколков.
После того как экран был извлечен, рассмотрите возможность его переработки. Многие города имеют специальные пункты приема электроники, где старые экраны и другие электронные компоненты могут быть переработаны. Это позволяет извлечь ценные материалы, такие как стекло, металлы и пластик, которые могут быть использованы повторно.
Если в вашем регионе нет пунктов приема, вы можете обратиться в специализированные компании, занимающиеся утилизацией электроники. Некоторые из них предлагают услуги по сбору и переработке старых устройств, что может быть удобным вариантом для тех, кто не хочет заниматься этим самостоятельно.
Также стоит обратить внимание на возможность возврата старых комплектующих производителю. Некоторые компании имеют программы по утилизации, которые позволяют вернуть старые устройства для безопасной переработки. Это не только поможет вам избавиться от ненужных деталей, но и может принести небольшую компенсацию или скидку на будущие покупки.
Важно помнить, что выбрасывать старые экраны и другие электронные компоненты в обычный мусор недопустимо. Это может привести к загрязнению окружающей среды и негативным последствиям для здоровья людей и животных. Поэтому всегда выбирайте ответственный подход к утилизации старых комплектующих.
В заключение, утилизация старых экранов и комплектующих – это важный шаг, который не только помогает сохранить природу, но и способствует развитию ответственного потребления. Следуя описанным рекомендациям, вы сможете правильно утилизировать старые детали и внести свой вклад в защиту окружающей среды.
