В данной статье мы представим подробную пошаговую инструкцию по разборке смартфона Samsung Galaxy M317F, что особенно актуально для тех, кто столкнулся с проблемами экрана или хочет заменить аккумулятор. Правильная разборка устройства позволит вам избежать повреждений и сэкономить средства на ремонте, а также даст возможность самостоятельно произвести замену деталей. Следуя нашим рекомендациям, вы сможете уверенно и безопасно разобрать свой телефон, что сделает процесс ремонта доступным даже для новичков.
Необходимые инструменты и подготовка рабочего места
Качественная разборка Samsung Galaxy M317F невозможна без специализированного набора инструментов. Использование неподходящих предметов, таких как кухонные ножи или толстые отвертки, может привести к глубоким царапинам на корпусе или повреждению внутренних креплений. Для удобной работы вам понадобится минимальный, но эффективный набор инструментов, который поможет сохранить целостность всех компонентов.
Особое внимание стоит уделить организации рабочего пространства. Поверхность стола должна быть чистой, ровной и хорошо освещенной. Рекомендуется использовать магнитный коврик или контейнеры для сортировки винтов, так как в конструкции смартфона имеются крепежные элементы различной длины. Перепутывание винтов может привести к повреждению резьбы или пробитию материнской платы слишком длинным винтом.
Вот список инструментов, необходимых для успешного выполнения процедуры:
- 🔥 Фен строительный или обычный фен для волос для размягчения клея.
- 🔥 Тонкие пластиковые медиаторы или присоска для открытия корпуса.
- 🔥 Набор прецизионных отверток (крестовая PH00, PH0).
- 🔥 Антистатический пинцет для работы с мелкими деталями.
- 🔥 Изопропиловый спирт или специальная жидкость B-7000 для удаления старого клея.
Также важно обратить внимание на электростатическую безопасность. При работе с электроникой статическое электричество может стать невидимым врагом, способным вывести из строя контроллеры питания или память. Рекомендуется использовать антистатический браслет или периодически касаться заземленного металлического предмета перед взаимодействием с внутренними компонентами смартфона.
Демонтаж задней крышки Samsung M317F
Первым и важным этапом является снятие задней крышки. В модели SM-M317F она фиксируется двухкомпонентным клеем, который размягчается при нагревании. Однако следует быть осторожным при отделении, так как излишнее усилие может привести к трещинам на пластике. Действуйте медленно и аккуратно.
Для начала равномерно прогрейте периметр устройства. Не держите фен долго в одной точке, чтобы не перегреть дисплейный модуль или аккумулятор, находящийся под крышкой. Идеальная температура нагрева — около 80-90 градусов Цельсия. Это позволит размягчить клеевой слой без риска повреждения внутренних компонентов.
Процесс отделения крышки включает следующие шаги:
- 📱 Прогрейте периметр корпуса в течение 2-3 минут, уделяя особое внимание углам.
- 📱 Осторожно вставьте присоску в нижнюю часть задней панели, чтобы создать небольшой зазор.
- 📱 В образовавшийся зазор вставьте пластиковый медиатор и аккуратно проведите им вдоль краев, разрезая клеевой слой.
- 📱 Не вынимайте медиатор полностью, пока не пройдете весь контур, чтобы крышка не приклеилась обратно.
⚠️ Внимание: Не пытайтесь поддеть крышку в области кнопок громкости и включения, так как там находятся шлейфы боковых клавиш. Повреждение этих шлейфов может привести к неработоспособности кнопок после сборки.
Когда клей по всему периметру будет разрезан, осторожно приподнимите крышку. Не тяните ее резко вверх, так как к внутренней поверхности могут быть приклеены логотип или антенный модуль, соединенный с платой. В данной модели нет основных шлейфов на крышке, но лучше действовать плавно для предотвращения повреждений.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Выключите телефон | - |
| 2 | Снимите SIM-карту и карту памяти | - |
| 3 | Используйте пластиковую карту для открытия | Пластиковая карта или медиатор |
| 4 | Аккуратно проведите по краям корпуса | - |
| 5 | Отсоедините шлейф аккумулятора | Отвертка Phillips (если требуется) |
| 6 | Снимите аккумулятор | - |
| 7 | Отсоедините шлейф дисплея | Отвертка Phillips (если требуется) |
| 8 | Снимите дисплей | - |
| 9 | Замените необходимые компоненты | - |
| 10 | Соберите телефон в обратном порядке | - |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой Samsung M317F:
Конструкция и материалы: Samsung M317F, как и многие другие смартфоны, использует комбинацию пластиковых и металлических материалов. Это делает его разборку более сложной, так как необходимо учитывать, что некоторые элементы могут быть приклеены или зафиксированы с помощью защелок. Использование пластиковых инструментов для разборки помогает избежать повреждений корпуса.
Гарантия и риски: Разборка устройства может привести к потере гарантии. Многие производители, включая Samsung, не покрывают повреждения, возникшие в результате самостоятельного вмешательства. Поэтому важно взвесить риски и, если это возможно, обратиться в авторизованный сервисный центр.
Пошаговая инструкция: При разборке Samsung M317F важно следовать четкой пошаговой инструкции, чтобы избежать повреждений внутренних компонентов. Например, сначала стоит отключить аккумулятор, а затем аккуратно снять заднюю крышку, используя специальные инструменты, чтобы не повредить защелки. Это поможет сохранить целостность устройства и упростит процесс сборки обратно.

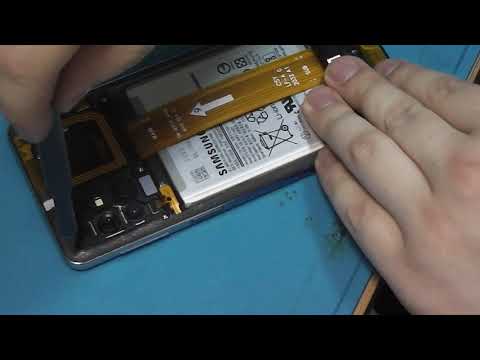

Снятие аккумуляторной батареи и защита платы
После успешного снятия задней панели вы получаете доступ к внутренним компонентам устройства. Однако первым делом необходимо отключить аккумулятор. Этот шаг крайне важен для безопасности, так как предотвращает короткое замыкание при работе с другими частями устройства. В Samsung M317F разъем для батареи находится в нижней части материнской платы и защищен пластиковой крышкой.
Чтобы добраться до разъема, нужно открутить все видимые винты, удерживающие нижнюю пластиковую накладку. Их количество может варьироваться, и они могут отличаться по длине. Рекомендуется сразу сортировать винты или использовать схему, чтобы при сборке пластиковой защиты не возникла ситуация, когда длинный винт окажется в коротком отверстии, что может повредить плату.
Таблица основных этапов работы с аккумулятором:
| Этап | Действие | Риски |
|---|---|---|
| 1 | Откручивание винтов защиты | Срыв резьбы, потеря винта |
| 2 | Отключение шлейфа | Повреждение контактов разъема |
| 3 | Извлечение батареи | Прокол корпуса, возгорание |
| 4 | Очистка посадочного места | Повреждение антенны NFC |
Аккумулятор в SM-M317F также приклеен к корпусу, поэтому для его извлечения потребуется дополнительный нагрев. Никогда не используйте металлические инструменты для выковыривания батареи, так как прокол литий-полимерного элемента может вызвать мгновенную химическую реакцию с выделением тепла и дыма. Лучше воспользоваться пластиковой картой или специальным съемником, аккуратно вводя его между батареей и корпусом.
После отключения разъема рекомендуется изолировать его кусочком диэлектрика, чтобы избежать случайного контакта. Даже в выключенном состоянии батарея остается под напряжением, и замыкание контактов может повредить контроллер питания на материнской плате.
Замена дисплейного модуля и рамки
Наиболее трудоемким этапом ремонта Samsung Galaxy M317F является замена экрана. Дисплей поставляется в комплекте с рамкой, что облегчает перенос деталей, но требует осторожности при снятии старого элемента. Главные компоненты для перемещения — материнская плата, нижняя плата с разъемом для зарядки и боковые шлейфы.
Сначала необходимо полностью освободить старую рамку от всех деталей. Материнская плата крепится винтами и надежно фиксируется в пазах. При извлечении важно не повредить шлейф основного динамика и антенный кабель, если он проходит через рамку. В некоторых версиях антенный провод может быть приклеен к внутренней стороне рамки.
Следуйте этой последовательности для переноса компонентов на новую рамку:
- 🔧 Осторожно извлеките вибромотор и основной динамик из старой рамки.
- 🔧 Отсоедините и перенесите шлейф боковых кнопок (громкость/включение).
- 🔧 Переместите материнскую плату, совместив все отверстия под винты.
- 🔧 Установите нижнюю плату с разъемом USB Type-C и микрофоном.
При установке новой рамки с дисплеем убедитесь, что все шлейфы правильно размещены в своих каналах и не пережаты. Шлейф дисплея и тачскрина должны быть подключены к материнской плате до окончательной фиксации платы винтами, чтобы проверить работоспособность изображения перед финальной сборкой.
⚠️ Важно: Шлейфы дисплея и тачскрина в Samsung M317F очень тонкие и хрупкие. Не сгибайте их под острым углом и не тяните за саму дорожку — держитесь только за широкий контактный разъем.
Сборка устройства и проверка герметичности
Финальная стадия ремонта включает в себя сборку смартфона и проверку его работоспособности. Прежде чем закрыть заднюю крышку, убедитесь, что все винты надежно закручены, а шлейфы прочно закреплены прижимными планками. Нехватка даже одного винта может вызвать скрипы корпуса или нарушить теплоотведение компонентов.
Для восстановления герметичности и крепления крышки используется специальный клей-герметик, например, B-7000 или T-7000. Наносите его тонкой непрерывной линией на очищенный от старого клея край корпуса. Излишки клея, которые могут выступить при прижатии крышки, следует сразу удалить, пока они не высохли, иначе это негативно скажется на внешнем виде устройства.
После нанесения клея и установки крышки рекомендуется зафиксировать смартфон канцелярскими резинками или поместить под небольшой пресс на 1-2 часа. Это обеспечит равномерное прилегание поверхностей и надежное схватывание адгезионного слоя. Полная полимеризация клея занимает около 24 часов, поэтому в первые сутки стоит избегать попадания влаги и пыли.
После завершения сборки обязательно проверьте работоспособность всех функций:
- 📞 Тестирование сенсора и экрана (на наличие битых пикселей).
- 🔊 Проверка звука в динамиках и через наушники.
- 📸 Тестирование всех камер и вспышки.
- 🔋 Проверка процесса зарядки и работы модулей Wi-Fi/Bluetooth.
Возможные проблемы и их решение
Во время ремонта могут возникнуть неожиданные обстоятельства, требующие внимания. Например, после замены экрана может перестать работать датчик приближения или пропасть сеть. Обычно такие проблемы связаны с некачественным подключением шлейфов или повреждением антенных контактов при разборке.
Если ваш смартфон не включается после сборки, проверьте напряжение на клеммах аккумулятора с помощью мультиметра. Возможно, батарея разрядилась до критического уровня или поврежден контроллер зарядки. Также убедитесь, что кнопка включения не зажата корпусом и не имеет механических повреждений.
Распространенные ошибки при разборке Samsung M317F:
- ❌ Повреждение шлейфа подэкранного сканера отпечатков пальцев (расположен под батареей).
- ❌ Забытый винт, вызывающий треск корпуса при нажатии.
- ❌ Попадание клея B-7000 внутрь разъемов или на камеры.
- ❌ Перегрев аккумулятора, что может привести к его вздутию.
Если возникают серьезные неисправности, которые не удается устранить переподключением шлейфов, рекомендуется обратиться в специализированный сервисный центр для аппаратной диагностики с использованием профессионального оборудования.
Можно ли разобрать Samsung M317F без использования фена?
Теоретически это возможно, но рискованно. Без нагрева клей остается жестким, и попытка открыть крышку медиатором может привести к поломке или деформации корпуса. Использование фена или нагревательной платформы обязательно для безопасной разборки.
Какой клей лучше всего подходит для приклеивания крышки?
Наилучшим вариантом являются клеи серий B-7000 или T-7000. Они обладают достаточной эластичностью, что упрощает повторный ремонт, и надежно фиксируют крышку, обеспечивая защиту от пыли.
Нужно ли заменять аккумулятор при замене экрана?
Аккумулятор следует менять только в случае физических повреждений (быстро разряжается или вздулся). При аккуратной разборке и использовании нагрева штатный аккумулятор Samsung M317F сохраняет свои свойства.
Что делать, если шлейф тачскрина отклеился?
Если шлейф отклеился от матрицы (слои расслоились), ремонт в домашних условиях невозможен — потребуется замена модуля. Если же просто отошел коннектор от платы, его можно аккуратно прижать и зафиксировать заново.
Очистка внутренних компонентов от пыли и загрязнений
После того как вы разобрали Samsung M317F, важно уделить внимание очистке внутренних компонентов устройства. Пыль и загрязнения могут негативно сказаться на работе телефона, приводя к перегреву и снижению производительности. В этом разделе мы рассмотрим, как правильно очистить внутренние части вашего устройства.
1. Подготовка к очистке
- Перед началом очистки убедитесь, что устройство отключено от источника питания и полностью выключено.
- Подготовьте необходимые инструменты: сжатый воздух, мягкую кисть, микрофибровую ткань и изопропиловый спирт.
- Работайте в хорошо освещенном месте, чтобы иметь возможность видеть все детали и загрязнения.
2. Очистка от пыли
Используйте баллончик со сжатым воздухом для удаления пыли с внутренних компонентов. Направьте струю воздуха на места, где скапливается пыль, такие как:
- Вентиляционные отверстия;
- Модули камеры;
- Разъемы и контакты;
- Материнская плата.
Держите баллончик вертикально, чтобы избежать попадания жидкости на компоненты. Не подносите сопло слишком близко к деталям, чтобы не повредить их.
3. Удаление загрязнений
Для удаления более стойких загрязнений используйте мягкую кисть. Аккуратно пройдитесь по поверхности компонентов, чтобы удалить грязь и пыль. Будьте осторожны, чтобы не повредить чувствительные элементы.
Если на поверхности остались пятна или жирные следы, смочите микрофибровую ткань изопропиловым спиртом и аккуратно протрите загрязненные участки. Избегайте попадания жидкости на электрические компоненты.
4. Проверка и сборка
После завершения очистки внимательно осмотрите все компоненты на предмет повреждений или износа. Убедитесь, что все разъемы и контакты чистые и не имеют коррозии. После этого можно приступать к сборке устройства, следуя инструкциям по разборке в обратном порядке.
Регулярная очистка внутренних компонентов Samsung M317F поможет продлить срок службы устройства и поддерживать его в хорошем рабочем состоянии. Не забывайте проводить такую процедуру хотя бы раз в несколько месяцев, особенно если вы часто используете телефон в пыльных условиях.
Проверка работоспособности после сборки
После того как вы успешно разобрали Samsung M317F и произвели необходимые замены или ремонты, важно убедиться, что устройство функционирует корректно. Проверка работоспособности включает в себя несколько ключевых этапов, которые помогут вам избежать дальнейших проблем.
1. Визуальный осмотр
Перед тем как включить телефон, проведите визуальный осмотр. Убедитесь, что все компоненты установлены на свои места, и нет видимых повреждений. Проверьте, что шлейфы и разъемы надежно подключены, а также убедитесь, что нет остатков клея или пыли на внутренних частях устройства.
2. Установка аккумулятора
Установите аккумулятор на место, убедившись, что он правильно зафиксирован. Если вы заменяли аккумулятор, убедитесь, что он совместим с моделью M317F. После установки аккумулятора подключите зарядное устройство и дайте устройству немного времени для зарядки.
3. Включение устройства
Нажмите и удерживайте кнопку питания, чтобы включить телефон. Если устройство не включается, попробуйте удерживать кнопку питания дольше или подключить его к зарядному устройству. Если экран не реагирует, возможно, проблема связана с неправильной установкой компонентов.
4. Проверка основных функций
После успешного включения проверьте основные функции устройства:
- Экран: Убедитесь, что экран реагирует на касания и отображает изображения без искажений.
- Камера: Проверьте работу основной и фронтальной камер, сделав несколько снимков.
- Звук: Проверьте динамики и микрофон, сделав звонок или воспроизведя аудиофайл.
- Сеть: Убедитесь, что устройство корректно подключается к Wi-Fi и мобильной сети.
- Кнопки: Проверьте работу всех физических кнопок, включая кнопки громкости и кнопку питания.
5. Тестирование дополнительных функций
После проверки основных функций протестируйте дополнительные возможности устройства:
- Bluetooth: Попробуйте подключить устройство к другим Bluetooth-устройствам.
- GPS: Проверьте работу GPS, запустив приложение карт.
- Сенсоры: Убедитесь, что все сенсоры (акселерометр, гироскоп и т.д.) работают корректно с помощью специальных приложений.
6. Завершение проверки
Если все функции работают корректно, вы успешно собрали устройство. В противном случае, если вы заметили какие-либо проблемы, возможно, потребуется повторно разобрать телефон и проверить соединения или заменить неисправные компоненты. Не забывайте, что тщательная проверка работоспособности после сборки поможет избежать дальнейших поломок и обеспечит надежную работу вашего Samsung M317F.
Рекомендации по уходу за устройством после разборки
После того как вы разобрали Samsung M317F, важно правильно ухаживать за устройством, чтобы избежать повреждений и обеспечить его долговечность. Вот несколько рекомендаций, которые помогут вам сохранить ваш смартфон в хорошем состоянии:
- Очистка компонентов: После разборки устройства рекомендуется аккуратно очистить все внутренние компоненты от пыли и грязи. Используйте мягкую кисточку или сжатый воздух для удаления загрязнений, особенно в труднодоступных местах.
- Проверка на повреждения: Внимательно осмотрите все детали на наличие трещин, сколов или других повреждений. Если вы обнаружите какие-либо дефекты, замените поврежденные компоненты перед сборкой устройства.
- Замена термопасты: Если вы разбирали устройство для замены процессора или других компонентов, рекомендуется заменить термопасту на чипах. Это поможет поддерживать оптимальную температуру и предотвратит перегрев.
- Использование оригинальных запчастей: При замене деталей старайтесь использовать только оригинальные или сертифицированные запчасти. Это обеспечит совместимость и надежность работы устройства.
- Сборка в обратном порядке: При сборке устройства следуйте инструкциям в обратном порядке. Убедитесь, что все компоненты правильно установлены и надежно закреплены, чтобы избежать случайных повреждений.
- Тестирование устройства: После завершения сборки обязательно протестируйте устройство. Проверьте работу всех функций, включая экран, камеру, динамики и порты. Это поможет выявить возможные проблемы до того, как вы начнете использовать телефон в повседневной жизни.
- Хранение устройства: Если вы не планируете использовать устройство сразу после разборки, храните его в сухом и защищенном месте. Избегайте воздействия влаги и прямых солнечных лучей, чтобы предотвратить повреждение компонентов.
- Регулярное обслуживание: После сборки устройства не забывайте о регулярном обслуживании. Периодически очищайте устройство от пыли и грязи, а также проверяйте состояние аккумулятора и других компонентов.
Следуя этим рекомендациям, вы сможете продлить срок службы вашего Samsung M317F и избежать многих распространенных проблем, связанных с разборкой и сборкой устройства.
