В данной статье мы подробно рассмотрим процесс замены тачскрина на телефоне Samsung Galaxy J1, что поможет вам самостоятельно справиться с этой задачей без необходимости обращения в сервисный центр. Разбитый экран — распространенная проблема, и умение заменить дигитайзер своими руками не только сэкономит ваши деньги, но и даст возможность вернуть устройству прежний вид и функциональность. Мы предоставим пошаговую инструкцию, которая включает в себя все необходимые этапы разборки, снятия старого тачскрина и установки нового, а также советы по предотвращению появления пузырей под стеклом.
Диагностика неисправности и выбор комплектующих
Перед заказом запчастей важно точно определить проблему. Если экран яркий, без пятен и полос, но устройство не реагирует на касания или работает непредсказуемо (так называемый "призрак касания"), вероятная причина — дигитайзер. Если на экране видны черные пятна, полосы или изображение отсутствует, но подсветка работает, это может указывать на повреждение матрицы, что потребует замены всего модуля.
При выборе новой детали для Samsung J1 (модели SM-J100H, J100F) обратите внимание на качество стекла и наличие олеофобного покрытия. Недорогие аналоги могут иметь менее чувствительную поверхность и быстро загрязняться от отпечатков пальцев. Также стоит проверить комплектацию: некоторые продавцы предлагают модули, уже установленные в рамку, что упрощает сборку и обеспечивает герметичность.
⚠️ Важно: При покупке запчастей на популярных онлайн-платформах обязательно уточняйте совместимость с вашей версией платы, так как в разные годы выпуска могли использоваться различные типы шлейфов.
Качество изображения и тактильные ощущения зависят от выбранного компонента. Оригинальные запчасти OEM стоят дороже, но обеспечивают лучшую цветопередачу и долговечность. Копии могут отличаться по толщине стекла, что может вызвать трудности при установке защитной пленки или чехла в будущем.
Необходимые инструменты и подготовка рабочего места
Для успешной замены тачскрина на Samsung Galaxy J1 вам понадобится доступный набор инструментов. Главным инструментом станет пластиковая лопатка или медиатор, которые помогут избежать повреждений корпуса, в отличие от металлических предметов. Также потребуется присоска для аккуратного отделения экрана от корпуса.
Тепловая обработка клеевого слоя — важный шаг. Для этого можно использовать фен для волос на максимальной температуре или специальный термофен с регулировкой мощности. Не рекомендуется применять открытый огонь или кипяток, так как это может повредить внутренние компоненты или деформировать пластик.
Кроме основных инструментов, подготовьте следующее:
- 🔧 Набор отверток (крестовая PH00, PH0) для откручивания винтов корпуса.
- 🧲 Магнитный коврик или контейнер для сортировки винтов, чтобы избежать их потери.
- 🧹 Салфетки из микрофибры и изопропиловый спирт для обезжиривания поверхностей.
- 🧴 Клей B-7000 или E-8000 (если модуль поставляется без рамки).
Организуйте рабочее место так, чтобы оно было хорошо освещено и свободно от лишних предметов. Мелкие детали, такие как винты или осколки стекла, могут легко потеряться на ковре или в щелях стола. Заранее подготовьте контейнер для утилизации старого разбитого экрана, так как осколки могут быть острыми.
| Шаг | Описание | Инструменты |
|---|---|---|
| 1 | Выключите телефон и извлеките SIM-карту и карту памяти. | Отвертка, пинцет |
| 2 | Снимите заднюю крышку и батарею. | Пластиковый инструмент для вскрытия |
| 3 | Открутите винты, удерживающие экран. | Отвертка Phillips |
| 4 | Аккуратно отделите старый тачскрин от корпуса. | Пластиковый инструмент для вскрытия |
| 5 | Установите новый тачскрин, подключите шлейф. | Новый тачскрин |
| 6 | Закрепите экран и соберите телефон обратно. | Отвертка, пластиковый инструмент |
Интересные факты
Вот несколько интересных фактов о замене тачскрина на телефоне Samsung J1:
Сложность процесса: Замена тачскрина на Samsung J1 может быть более сложной, чем кажется на первый взгляд. Это связано с тем, что экран и сенсорная панель часто представляют собой единое целое, и их замена требует аккуратности и специальных инструментов, таких как пинцеты и присоски.
Оригинальные запчасти: Использование оригинальных запчастей может значительно повысить качество и долговечность нового тачскрина. Неоригинальные компоненты могут привести к проблемам с совместимостью или ухудшению качества сенсорного отклика.
Гарантия и сервисный центр: Если ваш телефон все еще на гарантии, лучше всего обратиться в авторизованный сервисный центр для замены тачскрина. Это не только обеспечит качественный ремонт, но и сохранит гарантию на устройство, в отличие от самостоятельной замены, которая может ее аннулировать.

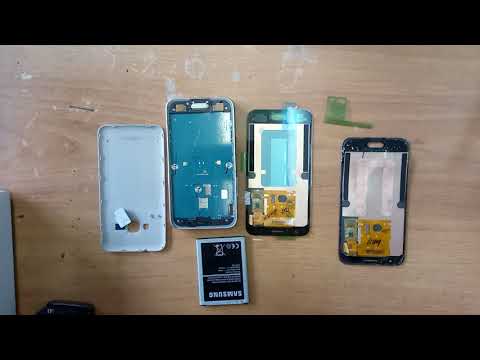

Процесс разборки корпуса Samsung J1
Начало ремонта начинается с демонтажа задней крышки, которая в модели J1 съемная. Сначала извлеките SIM-карту и карту памяти, затем аккуратно снимите аккумулятор. Это важное требование безопасности, так как работа с подключенной батареей может привести к короткому замыканию при случайном контакте инструментов с контактами.
После удаления батареи вы увидите четыре винта под декоративной рамкой отсека для аккумулятора. Их нужно выкрутить. Далее наступает критический этап: отделение пластикового ободка, обрамляющего корпус. Используйте пластиковую лопатку, вставляя её в зазор между рамкой и основной частью устройства, и аккуратно проводите по кругу, отщелкивая защелки.
Будьте внимательны и не прикладывайте слишком много усилий в одном месте, чтобы не повредить пластиковые фиксаторы. Если рамка сидит слишком плотно, можно немного прогреть периметр феном в течение 30-40 секунд. После снятия рамки откроется внутренняя плата и шлейфы, соединяющие дисплей с материнской платой.
Демонтаж старого дисплейного модуля
На данном этапе необходимо отсоединить шлейф дисплея от материнской платы. Обычно разъем защищен металлической пластиной или фиксирован пластиковым замком. Осторожно отогните фиксатор и аккуратно потяните шлейф вверх, придерживаясь утолщенной части коннектора, а не самого провода.
Если вы заменяете модуль вместе с рамкой, после отключения шлейфа выкрутите винты, удерживающие плату управления (нижнюю плату с микрофоном и разъемом для зарядки), и аккуратно извлеките старый модуль. Если меняется только стекло или тачскрин без рамки, нагрейте переднюю часть телефона феном в течение 2-3 минут, чтобы размягчить клей.
При нагреве следите за температурой: корпус не должен нагреваться до такой степени, чтобы его было невозможно держать в руках. Плавно, с помощью присоски и лопатки, отделяйте разбитый экран от корпуса. В местах, где клей не отходит, добавляйте тепло, но не спешите, чтобы не повредить тачскрин еще больше и не пораниться.
| Тип модуля | Сложность замены | Необходимый клей | Время высыхания |
|---|---|---|---|
| Модуль в рамке | Низкая | B-7000 (по контуру) | 2-4 часа |
| Только экран (без рамки) | Высокая | Двусторонний скотч + клей | 6-12 часов |
| Оригинал Samsung | Средняя | Заводской клей | Зависит от метода |
Установка нового тачскрина и сборка
Перед установкой новой детали тщательно очистите место установки на корпусе от остатков старого клея и пыли. Для этого используйте изопропиловый спирт и безворсовую салфетку. Даже мелкая песчинка под новым экраном может создать давление, что приведет к трещинам или "мертвым зонам" при нажатии.
Нанесите тонкий слой клея B-7000 по краям новой рамки или корпуса. Следите, чтобы клей не попадал слишком близко к краям, иначе при прижатии он может выдавиться на боковые стороны телефона. Осторожно разместите новый модуль, совместив все отверстия и пазы, и плотно прижмите его по всему периметру.
Подключите шлейф дисплея к материнской плате до окончательной фиксации экрана. Включите телефон, не приклеивая заднюю крышку, чтобы проверить работу сенсора, наличие "битых" пикселей и функционирование тачскрина по всей площади. Если все работает корректно, выключите устройство и завершите сборку, прикрутив винты и установив заднюю крышку.
⚠️ Внимание: Не включайте телефон сразу после нанесения клея, если сомневаетесь в надежности соединения шлейфа. Лучше проверьте работоспособность до окончательной склейки, чтобы избежать повторной разборки.
Частые ошибки и рекомендации экспертов
Одной из частых ошибок является торопливость при снятии старого экрана. Резкие движения могут повредить шлейф или внутренние элементы, такие как динамик или камера, которые часто прикреплены к задней стороне дисплейного модуля в недорогих смартфонах.
Еще одной распространенной проблемой является использование неподходящего клея. Суперклей (цианакрилат) не рекомендуется, так как со временем он кристаллизуется, становится ломким и может повредить пластиковую рамку при последующей разборке. Кроме того, пары суперклея могут оседать на внутренней стороне стекла, образуя белесую пленку.
Важно поддерживать чистоту во время работы. Пыль, попавшая между слоями экрана, будет заметна при включенной подсветке. Если вы заметили пылинку после склейки, не спешите разбирать телефон — иногда помогает аккуратное выдавливание воздуха к краям, но это может быть рискованно.
Проверка работоспособности и калибровка
После завершения сборки и высыхания клея (рекомендуется оставить устройство под прессом с умеренным давлением на ночь) выполните финальную проверку. Включите телефон и протестируйте мультитач, воспользовавшись специальным инженерным меню или запустив требовательное приложение.
Для доступа в инженерное меню Samsung обычно используется код #0# в приложении для набора номера. Выберите тест "Touch" и проведите пальцем по всем ячейкам экрана. Все квадраты должны загореться зеленым цветом без пропусков.
Если сенсор работает неправильно (пропускает касания или срабатывает сам по себе), может потребоваться калибровка. В некоторых версиях прошивок доступна функция калибровки через инженерное меню, или можно воспользоваться сторонними приложениями из Play Market, хотя для аппаратных проблем они могут оказаться неэффективными.
⚠️ Внимание: Если после замены тачскрина возникают проблемы с Wi-Fi или Bluetooth, проверьте, не был ли поврежден или пережат антенный контакт, который часто располагается рядом с шлейфом дисплея.
Успешная замена тачскрина значительно продлевает срок службы вашего Samsung J1. Главное — действовать аккуратно, не пренебрегать прогревом клея и использовать качественные расходные материалы. Осторожное обращение с шлейфами гарантирует, что вам не придется повторно разбирать устройство.
Нужно ли полностью извлекать материнскую плату для замены экрана на Samsung J1?
В большинстве случаев для модели J1 полное извлечение материнской платы не требуется. Достаточно отсоединить шлейф дисплея. Однако, если модуль экрана идет без рамки и требует переклейки, иногда удобнее временно извлечь плату для доступа к нижней части корпуса, но это увеличивает риск повреждения мелких контактов.
Можно ли использовать экран от Samsung J1 Mini для обычного J1?
Нет, это разные модели с различными размерами и разъемами шлейфов. Samsung J1 Mini имеет меньший экран (4.0 дюйма против 4.3 у обычного J1) и иную компоновку. Установка неподходящего модуля физически невозможна без серьезной модификации корпуса.
Сколько времени сохнет клей B-7000?
Первичное схватывание клея B-7000 происходит за 3-5 минут, что позволяет подкорректировать положение экрана. Полное высыхание и достижение максимальной прочности занимают от 24 до 48 часов. В первые сутки не рекомендуется подвергать телефон нагрузкам или воздействию влаги.
Почему после замены тачскрина перестал работать датчик приближения?
Чаще всего проблема заключается в неправильной установке защитной пленки на датчик (если она была на новом модуле) или в смещении самого датчика. Также проверьте, не поврежден ли шлейф, идущий к верхней части платы, и динамик, так как датчик часто располагается рядом с ним.
Безопасность при работе с электроникой
Работа с электроникой всегда требует соблюдения определенных мер безопасности, особенно когда речь идет о разборке и ремонте мобильных устройств. Перед тем как приступить к замене тачскрина на телефоне Samsung J1, важно учесть несколько ключевых аспектов, которые помогут избежать травм и повреждений устройства.
Во-первых, убедитесь, что вы работаете в безопасной и чистой среде. Уберите все лишние предметы со стола, чтобы избежать случайного повреждения деталей телефона. Рекомендуется использовать антистатический коврик, который поможет предотвратить накопление статического электричества, способного повредить внутренние компоненты устройства.
Во-вторых, перед началом работы обязательно отключите телефон от сети и извлеките SIM-карту и карту памяти. Это не только защитит данные, но и предотвратит случайное включение устройства во время ремонта.
Третьим важным моментом является использование правильных инструментов. Для замены тачскрина вам понадобятся специальные отвертки (обычно крестовая и плоская), пластиковые лопатки для аккуратного разъединения деталей, а также пинцет для работы с мелкими компонентами. Использование неподходящих инструментов может привести к повреждению как самого устройства, так и его компонентов.
Не забывайте о защите своих рук. Рекомендуется использовать перчатки, чтобы избежать порезов и других травм, а также защитить экран от отпечатков пальцев и загрязнений. Если вы работаете с клеем или другими химическими веществами, обязательно используйте защитные очки и маску для лица.
Наконец, будьте внимательны и терпеливы. Не спешите, следуйте инструкциям и не прилагайте чрезмерных усилий при разборке устройства. Если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать ненужных повреждений.
Соблюдение этих простых правил поможет вам безопасно и эффективно заменить тачскрин на вашем Samsung J1, минимизируя риски как для устройства, так и для вас самих.
Советы по уходу за новым тачскрином
После замены тачскрина на вашем телефоне Samsung J1 важно правильно ухаживать за новым экраном, чтобы продлить его срок службы и сохранить функциональность. Вот несколько советов, которые помогут вам в этом:
- Используйте защитное стекло или пленку. Установка защитного стекла или пленки на новый тачскрин поможет предотвратить появление царапин и повреждений. Это особенно важно, если вы часто носите телефон в кармане или сумке вместе с другими предметами.
- Избегайте резких ударов. Постарайтесь не ронять телефон и не подвергать его сильным ударам. Даже если новый тачскрин выглядит прочным, механические повреждения могут привести к его поломке.
- Чистите экран правильно. Для очистки тачскрина используйте мягкую, безворсовую ткань. Избегайте использования агрессивных химических средств, так как они могут повредить защитное покрытие экрана. Лучше всего использовать специальные средства для чистки экранов.
- Не допускайте перегрева. Избегайте оставлять телефон на солнце или в горячих местах, так как высокая температура может негативно сказаться на работе тачскрина и привести к его повреждению.
- Регулярно обновляйте ПО. Убедитесь, что на вашем Samsung J1 установлены последние обновления программного обеспечения. Это может помочь улучшить производительность устройства и устранить возможные ошибки, связанные с работой тачскрина.
- Используйте чехол. Чехол не только защищает корпус телефона, но и может помочь предотвратить повреждения экрана при падениях. Выбирайте чехлы, которые обеспечивают хорошую защиту, но не слишком громоздкие.
- Избегайте использования телефона в условиях высокой влажности. Вода и влага могут повредить внутренние компоненты устройства, включая тачскрин. Если вы находитесь в дождливую погоду, старайтесь не использовать телефон без защиты.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы нового тачскрина на вашем Samsung J1 и избежать ненужных затрат на его замену в будущем.
Где купить оригинальные запчасти для Samsung J1
При замене тачскрина на телефоне Samsung J1 важным этапом является приобретение качественных оригинальных запчастей. Использование поддельных или несертифицированных компонентов может привести к снижению функциональности устройства и даже к его повреждению. Вот несколько рекомендаций о том, где можно купить оригинальные запчасти для вашего Samsung J1.
1. Официальные сервисные центры Samsung: Один из самых надежных способов приобрести оригинальные запчасти — обратиться в авторизованный сервисный центр Samsung. Здесь вы можете быть уверены, что получите качественные детали, соответствующие стандартам производителя. Кроме того, специалисты сервисного центра могут помочь вам с установкой тачскрина, что снизит риск повреждения устройства.
2. Интернет-магазины: Существует множество онлайн-платформ, где можно заказать оригинальные запчасти для Samsung J1. При выборе интернет-магазина обращайте внимание на репутацию продавца, отзывы покупателей и наличие сертификатов качества. Рекомендуется выбирать магазины, которые специализируются на продаже запчастей для мобильных устройств и имеют положительные отзывы.
3. Специализированные магазины запчастей: В крупных городах часто можно найти магазины, которые занимаются продажей запчастей для мобильных телефонов. В таких магазинах можно не только приобрести оригинальный тачскрин, но и получить консультацию от продавцов, которые могут подсказать, как правильно установить деталь.
4. Платформы для объявлений: Сайты, такие как Avito или OLX, могут предложить выгодные предложения на оригинальные запчасти. Однако будьте осторожны и проверяйте продавцов, чтобы избежать покупки подделок. Лучше всего выбирать тех, кто предлагает возможность возврата товара или гарантии на запчасть.
5. Группы и форумы: В интернете существуют сообщества и форумы, посвященные ремонту мобильных телефонов. Участники таких групп могут поделиться контактами проверенных поставщиков оригинальных запчастей или даже предложить вам свои услуги по замене тачскрина.
При покупке оригинальных запчастей для Samsung J1 всегда проверяйте наличие упаковки, документации и гарантийного талона. Это поможет вам избежать неприятностей и обеспечит долгую и надежную работу вашего устройства после замены тачскрина.
